2014 m. gegužės 19 d., pirmadienis

Grindinio šildymo įrengimas ir kiti darbai

Taigi per geras dvi savaites, tiksliau 9 dienas visame mūsų name buvo paruoštas pagrindas, sudėtas polistirolas, išvedžiota grindinio šildymo ir vandentiekio sistemos. Apie viską nuo pradžių.

Žiemą rinkomės šildymo sistemą, diskutavome su Jumis ir nusprendėmė, jog būsime eksperimento aukos ir visame name, įskaitant ir miegamuosius įsirengsime grindinį šildymą. Nors su santechnika nesame visiškai susieję, tačiau teko susipažinti su viskuom gan išsamiai :)

Realiai rinkomės tarp dviejų sistemų: Tece ir Wavin . Pasirinkome Tece, pagrindinis dalykas įtakojas pasirinkimą buvo kaina.
Vamzdžio tech. parametrai:
Grindų šildymo vamzdis atitinkantis DIN 16894/16895 sertifikatą.
SLQ vamzdžio savybės ir kokybė atitinka sertifikatus
DIN 4724 ir DIN EN ISO 21003-2
Klasė 4: 6 bar, Tmax 70° / Klasė 5: 6 bar, Tmax 90°

Kolektoriai buvo pasirinkti SLQ nerūdijančio plieno reguliuojami, su debitomačiais. Taip pat padarytas namo šildymo projektas, aišku viską perkant - nemokamai :) , kuris iš tikrųjų labai palengvino darbą.

Visas medžiagas, trapus, vandentiekio sistemą ir šilumos projektą darėmės http://ketvertas.lt/ , kur tikrai gavome daug naudingų patarimų ir nemažų nuolaidų :)

Taigi keletą kartų gerai prilaistome visą namą su vandeniu, tada santechnikai atsigabena 200 kg vibro plokštę ir smagiai pasivėžina, sekančią dieną viską dar pakartojame su mažesne 80 kg plokšte.

Išsilyginus pagrindą tiesiama juoda 200 mikronų plėvelė, užleidome vieną ant kitos 30-40 cm, o sandūras suklijavome lipnia juosta. Toliau dėliojami polistirolo lapai. Garažio ir katilinei naudojome EPS 100 - du sluoksnius po 5 cm, namo pirmam aukštui EPS 80 trys sluonsiai: 10 cm+5cm+5cm viso 20 cm, antrame aukšte 5 cm. EPS 80. Visi tarpai papildomai užpurškiami putomis. Polistirolas dedamas persidengiant, paklojus pirmą sluoksnį, vedžiojamas vandentiekis, kuris vėliau yra uždengiamas sekančiais šiltalo sluoksniais.

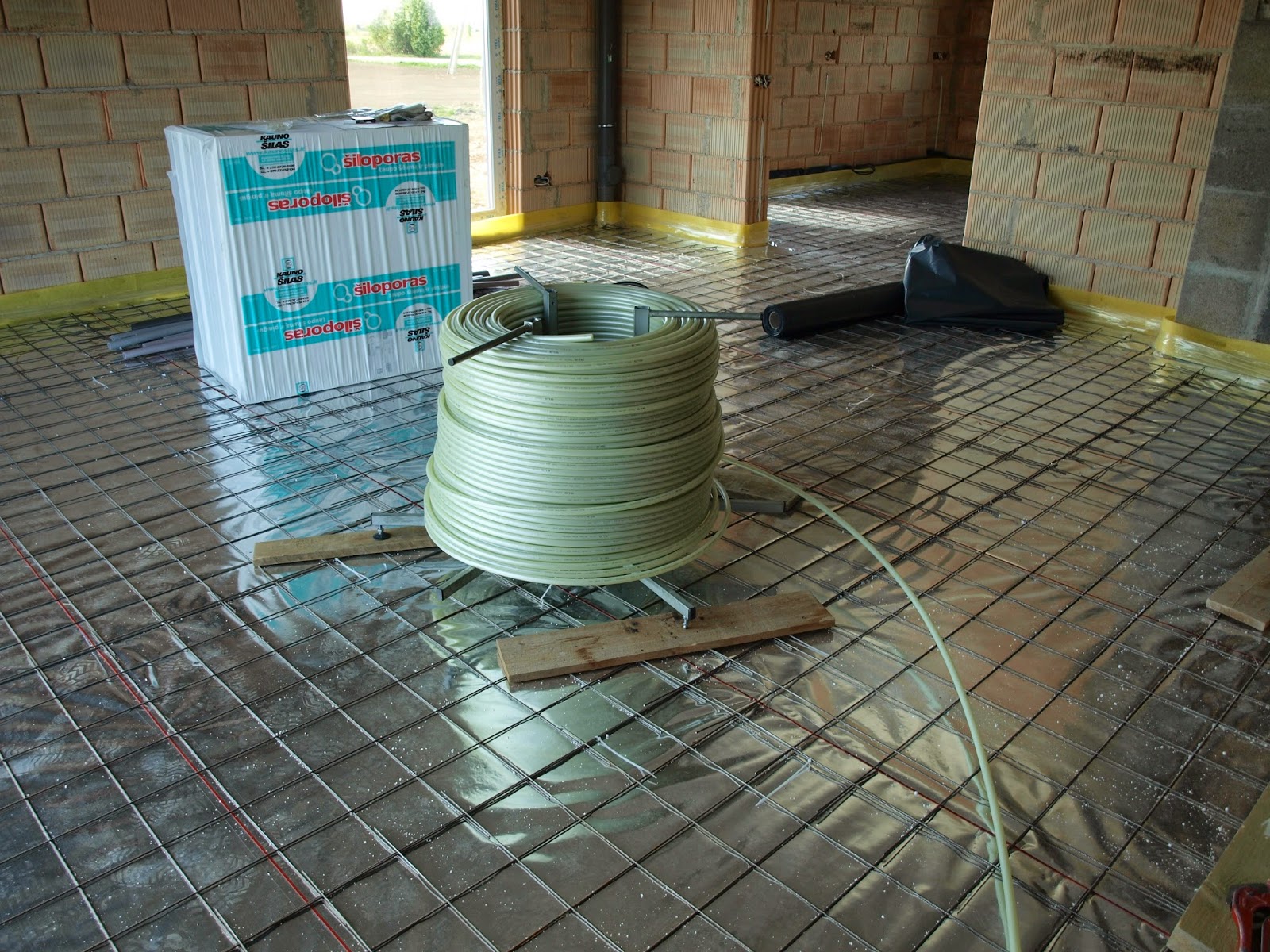

Toliau klojame šilumą atspindinčia plėvelę, dedame armatūros tinklą 15 cm. "akimis", montuojame pakraščio juostą  ir vedžiojame grindinio šildymo vamzduką. Patarimas visiems pasistatantiems: pirkite vamzdį kuo didesniai rulonais, aišku dirbant reikia spec. laikiklio, kuri paskolins bet kuri firma iš kurios pirksite meždiagas, tačiau liks ženkliai mažiau vamzdžio galų. Tece vamzdukas gana lansktus, tačiau vyniojant jį reikia iš karto fiksuoti, kadangi jis be aliuminio sluoksnio ir pritaikytas grindiniam šildymui.




                                           Laiptams palikome daugiau vietos betonui :)

Vamzdukai tvirtinami užtraukiamais dirželiais, kurių neparčiau pirkti moki veži, ypač akcijinių :) 4-5 maišelius teko sugadinti, nes jie tiesiog nutrūkdavo, nupirkus storesnius 180 x4,8 juodos spalvos problemos buvo išspręstos.
                                                   Matosi į grindis įleidžiama rozetė


                                                 Virtuvė, nevedžiojom tik po šaldytuvu.



                                                                             garažas

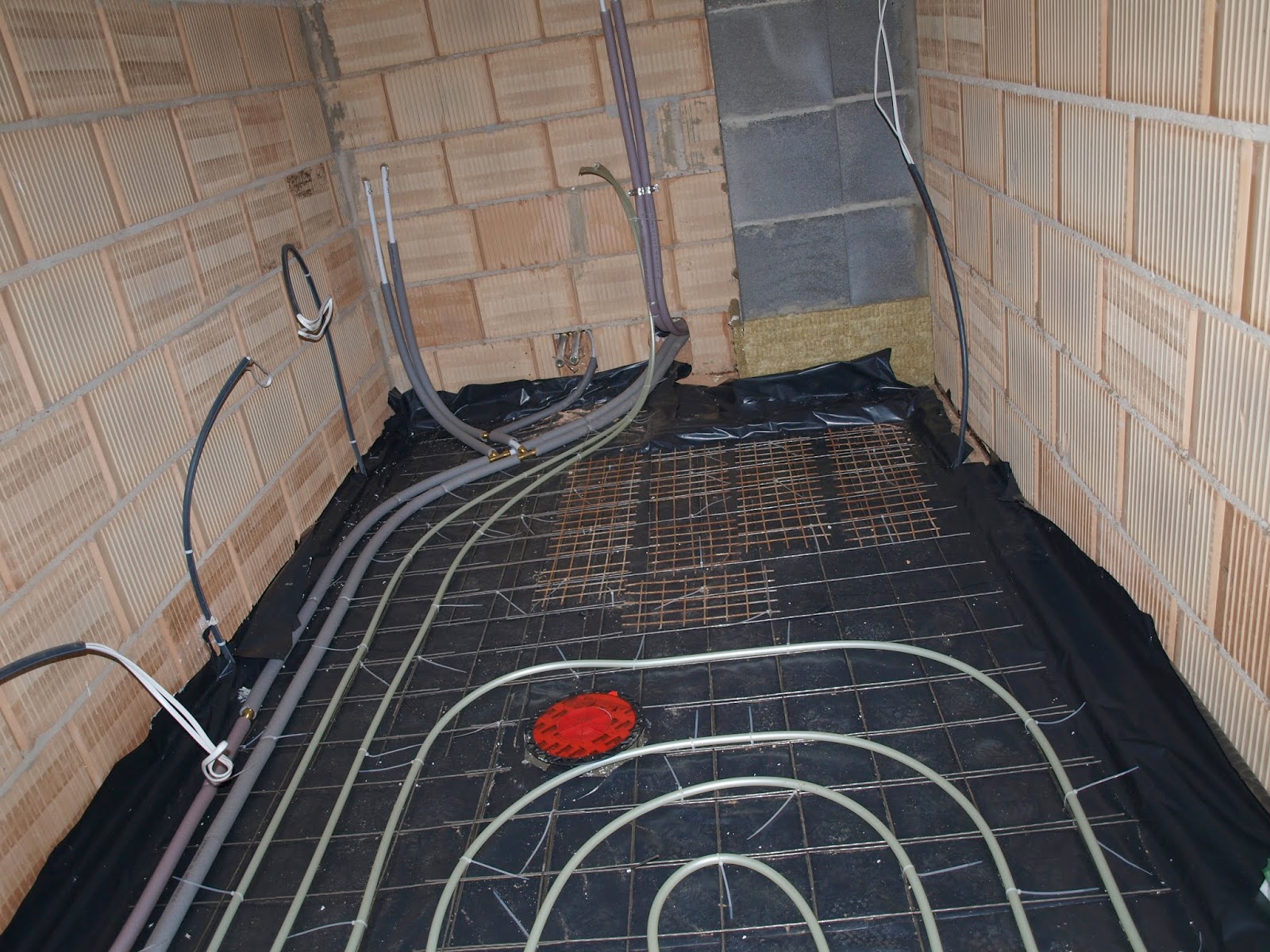

Liko apie 30 m. vamzdžio, išmesti nesinorėjo, atgal tokio kiekio neima, tad teko santechnikams katilinėje įrengti šildomas grindis :), ar jos bus kada naudojamos ir pats nežinau :)
Sumontuotos kolektorinės dėžės, kolektoriai 8 žiedų, monometrai ir termometrai. Realiai reikia katilo ir jo aprišimo ir sistemą bus galima paleidinėti :) Greta kolektorinės matosi sifonas akvariumo kanalizacijai ir vandentiekiui. Magistraliniai vamzdžiai į kolektorius 32 mm tie patys flex, presuojamų su guminėm tarpinėm ar lydomų nenorėjome.
Katilinėje, pirmo aukšto duše ir antro aukšto wc sumontavome trapus su kvapo užsklanda, katilinėje ir II a. grynai dėl ramaus miego :)  Trapas trapui pasirodo nelygus, be kvapo užsklandų jie turi ir daugiau skirtumų, kurių vienas iš esminių yra vandens praleidžiamumas per tam 1s, standartiniai HL ar Viegos trapai praleidžia apie 0,5 l per 1s, tece trapai apie 0,7-1,1 l per 1s. Garaže sumontuotos drenažinės grotelės, kurios vėliau bus pajungtos į lietaus kanalizaciją.
Visi trapai ir drenažinės grotelės papildomai buvo užbetonuotos, dėti juos tiesiog ant polistirolo neatrodė protinga, juolab ir ne vienas blogeris taip jau yra padaręs :) Taip pat buvo sumontuoti ir potinkiniai pakabinamo tualeto ir bidė rėmai, juos tvirtinome ilgasriegių pagalbą pergręžiant kiaurai sieną ir gale tvirtinant metalinėmis plokštelėmis.
Vidaus vandentiekio sistema buvo naudojama TECE FLEX, sistema ne iš pigiųjų, tačiau presuojamos su guminėmis tarpinėmis - visai nežavėjo. Vamzdžiai buvo naudojami 16 ir 20 mm. Taip pat išvedėme vandenį į lauką, kraną montavome paprastą, iš kurio gausime rudenį išleisti vandenį ir užsukti.

Etapas tikrai džiuginantis, nes po jo name bus švaru :) bent jau po kojomis bus tvirtas pagrindas :)

Viso sunaudota apie 950 m. 16 mm vamzdžio.


2014 m. gegužės 11 d., sekmadienis

Elektros instaliacija name.

Krutam, dirbam, judam :) namas po truputį gražėją, darbų tiek daug, kad nebespėjame nieko patalpinti savo skaitovams :)

Taigi vienas pirmesnių mūsų darbų šį pavasarį buvo elektros instaliacija. Meistrų paieškas pradėjome jau žiemą, kainos 20-25 lt už tašką, pabendravus su 3-4 elektrikais, tokių, kurie mums įtiktų neradome, vieni neaiškūs kažkokie, kiti  nenori daryti sutarties, matyt bijo atsakomybės už savo darbus :)  Tad nusprendėmė nusiųsti kelias užklausas įmonėms, kurios specializuojasi elektros instalicijos darbuose. Ką gi susitikom, aptarėm, gavom daug patarimų, suderinom kainą ir pradėjom darbus. Kaina gavosi gal net mažesnė nei samdant patentininkus, be to mūsų elektrikai pasirūpino varžų matavimais, padarė elektros intaliacijos projektą,  taip pat buvo sutarta ir dėl nemokamo namo elektros instalicijos pridavimo.

Darbai truko nepilną vieną savaitę, per tą laiką buvo išvedžioti visi namo elektros instalicijos, interneto ir televizijos laidai, pajungta namo apsaugos singalizacija, išvedžioti priešgaisriniai laidai, sumontuoti 2 hager skydeliai, į lauka išvesti instaliaciniai vamzdžiai.

Namo pirmame aukšte visi elektros laidai buvo vedžiojami greta išorinių sienų, užkasant juos po žeme 30-40 cm. gylyje,  laidai papildomai sukišami į apsauginius vamzdžius ir toliau keliauja į sau paskirtą vietą rozetėje ar lubose apšvietimui.








Antrame auktšte laidai vedžiojami lygiai taip pat ant gelžbetonių plokščių, palei namo sienas, taip sumažinant galimybę juos ateityje pažeisti.

Namo svetainėje ir miegamąjame numatytos vietos televizoriams. Manau ne vienam vienas baisiausių vaizdų yra dešimtys besiraizgančių laidų, norėdami to išvengti sienoje buvo sudėti gofruoti vamzdukai, kurie vėliau užsitinkuos ir pasislėps, tačiau juose bus galima puikiai paslėpti visus laidus ir jungtis. Svetainėje  atvesti elektros laidai akvariumui, taip pat į 1 ir 2 a. kolektorines dėžutės. Svetainėje užsimanėme grindyse paslėptos rozėtės, tačiau gana sudėtinga apsispręsti su tikslia vieta nežinant sėdimos dalies išmatavimų :)


Į virtuvę atvesti atskiri laidai kaitlentei ir orkaitei. Katilinėjei atvesti tik laidų įvadai,  elektrikai tikino, jog geriausiai montuoti elektros lizdus katilinėje prieš pajungiant visą įrangą, nes tik tada bus žinomi visi išmatavimai ir konkrečios vietos.






















Į kiemą išvesti elektros laidai namo apšvietimui, įvadas link tvenkinio, įvažiamo vartelių, pakabinti du LED 30 W apšvietimo prožektoriai su judesio davikliais, ateityje greičiausiai vienas virš garažo bus keičiamas galingesniu, bent 50 W.

Namo garaže sumontuoti du Hager skydeliai, jų neįgilinom, nes ši namo ir garažo siena bus papildomai šiltinama iš vidaus siekiant išvengti šalčio tilto.


Laidų sunaudota netoli 1 kilometro, visi jie kaimynų Telefonika gamybos.
Elektrikai dirbo labai tvarkingai, jų darbu esame labai patenkinti, tad kartais geriau nebijoti firmų, tačiau būti garantuotam už darbų kokybę ir turėti rimtą elektros projektą.
